Træramme-bygningsvejledning: Materialer, koder og konstruktionstip

Er trærammekonstruktion det rigtige for dit projekt?

For de fleste enfamiliehuse, rækkehuse og lave flerfamiliehuse op til 5-6 etager, trærammekonstruktion forbliver det mest praktiske valg , der typisk koster 15-20 % mindre end stålramme- eller betonkonstruktioner, mens de opfylder gældende brand-, seismiske og strukturelle koder, når de er bygget efter specifikation. Trærammehuse tilbyder også hurtigere byggetidslinjer - ofte 20-30 % hurtigere end alternativer til murværk eller beton - fordi tømmer er lettere, nemmere at skære på stedet og kræver ikke hærdningstid som beton.

Når det er sagt, er træramme ikke universelt passende. Bygninger højere end 6 etager kræver generelt hybridsystemer eller krydslaminerede træbygninger med konstruerede massetrækomponenter, og visse højbrandrisikozoner pålægger yderligere begrænsninger for udsatte trævægge. Afsnittene nedenfor gennemgår præcis, hvilke materialer, koder og konstruktionspraksis, der bestemmer, om - og hvordan - træramme passer til dit specifikke projekt.

Forståelse af rammetømmer: kvaliteter og arter

Kvaliteten af indramningstømmer, der bruges i et trærammehus, bestemmer direkte den strukturelle ydeevne, så det er vigtigt at forstå sorteringssystemer, før enhver træindramning af huset begynder.

Almindelige Træarter

Douglasgran, gran-fyr-gran (SPF) og sydlig gul fyr er de tre mest udbredte arter til strukturelt indramning af tømmer i Nordamerika. Douglasgran tilbyder generelt det højeste styrke-til-vægt-forhold blandt disse muligheder, hvilket gør det til et foretrukket valg til bærende applikationer, mens SPF er mere økonomisk og almindeligvis brugt i standard boligvægge og tagrammer.

Træklassificeringssystem

Indramningstømmer er klassificeret baseret på visuel inspektion af knaster, korn og defekter, med kvaliteter, der typisk spænder fra Vælg Strukturel (højeste kvalitet) ned gennem nr. 1, nr. 2 og nr. 3 (brugskvalitet). Nr.2 grade tømmer er den mest almindelige standard for boligkonstruktion af træramme , afbalancering af styrkekrav med omkostningseffektivitet for typiske vægstudse, strøer og spær.

Overvejelser om terrasseramme Træ

Til udvendige strukturer som dæk kræver dækrammetømmer trykbehandlet tømmer, der er klassificeret til jordkontakt eller overjordisk brug afhængigt af anvendelsen, da ubehandlet rammetømmer vil henfalde hurtigt, når det udsættes for fugt og jordkontakt uden beskyttelse.

Konstruerede træprodukter: Beyond Standard Lumber

Moderne trærammekonstruktioner er i stigende grad afhængige af konstruerede produkter, der udkonkurrerer massivt savet tømmer i specifikke applikationer, især til længere spændvidder og højere strukturer.

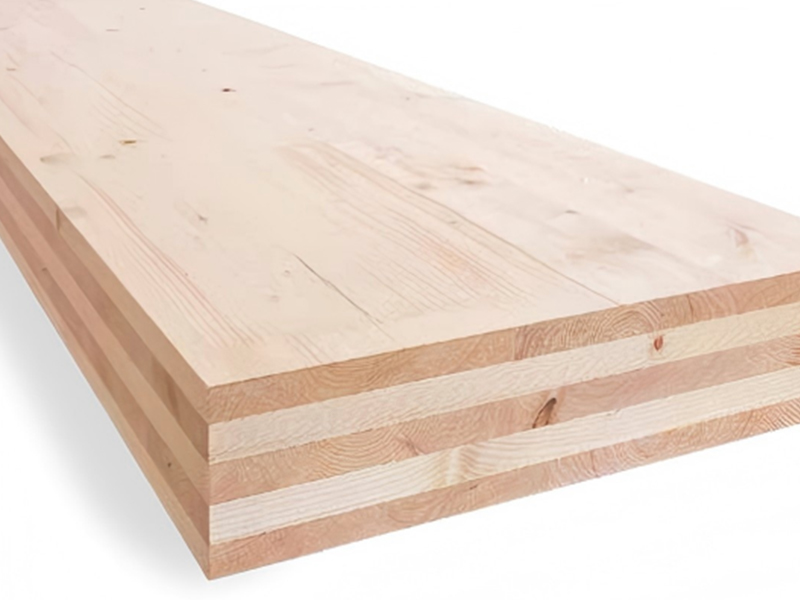

Krydslamineret træ (CLT)

Bygninger i krydslamineret træ bruger paneler lavet af lag af træplader stablet i vinkelrette vinkler og limet under tryk, hvilket skaber et solidt, formstabilt panel, der kan tjene som vægge, gulve eller tagdæk. CLT-paneler kan strække sig betydeligt længere end traditionel stavindramning og bruges i stigende grad i massive tømmerprojekter, hvor nogle jurisdiktioner nu tillader CLT-strukturer op til 18 etager under opdaterede byggekoder.

Konstruerede I-bjælker og LVL-bjælker

Lamineret finertømmer (LVL) og I-bjælker giver større dimensionskonsistens end massivt savet tømmer, modstår vridning og krympning bedre og tillader længere spændvidder uden mellemstøtte - hvilket gør dem til almindelige valg for gulvsystemer i moderne trærammehjem.

Byggeregler, der styrer trærammekonstruktion

Kodeoverholdelse er ikke til forhandling for ethvert indramnings- og byggeprojekt, og de specifikke krav varierer efter bygningshøjde, belægningstype og lokale ændringer.

Højde- og historiebegrænsninger

De fleste modelbyggekoder (såsom International Building Code) klassificerer trærammebygninger under Type V-konstruktion, hvilket generelt begrænser standard lette træstrukturer til maksimalt 4-6 etager afhængig af beboelsesklassificering og om bygningen omfatter brandsprinkleranlæg. Højere konstruktioner kræver typisk type IV-massetræ eller hybridkonstruktion, der kombinerer træ med beton- eller stålelementer.

Krav til brandmodstand

Koder kræver specifikke brandmodstandsklassificeringer for væg- og gulvkonstruktioner baseret på nærhed til ejendomslinjer og bygningens belægning. Gipspladelag, brandklassificerede samlinger og korrekt brandstop ved gennemføringer er standardkrav i ethvert trævægsystem beregnet til at opfylde en 1-times eller 2-timers brandklassificering.

Strukturelle belastninger og seismiske krav

Koder specificerer minimumskrav til forskydningsvægge, hold-downs og konnektorhardware for at modstå laterale belastninger fra vind og seismisk aktivitet. I højseismiske zoner er yderligere afstivninger og konstruerede konnektorer typisk påbudt ud over standardkravene til grundlinjen.

Fugt- og energikodekrav

Moderne energikoder kræver kontinuerlig isolering, dampspærrer eller smarte membraner og specifikke lufttætningsdetaljer omkring vinduesåbninger og væggennemføringer i træ for at opfylde minimumsstandarder for termisk ydeevne.

Trin-for-trin: Hvordan trærammekonstruktion hænger sammen

At forstå rækkefølgen af rammetrækonstruktion hjælper både bygherrer og kunder med at forudse tidslinjer og identificere kvalitetsproblemer tidligt.

1. Installation af fundament og karmplade

En trykbehandlet tærskelplade boltes til fundamentet ved hjælp af ankerbolte fordelt efter kode (typisk hver 4-6 fod), hvilket skaber basisforbindelsen mellem betonfundamentet og træstrukturen ovenfor. En tærskelforseglingspakning er installeret under pladen for at blokere luft- og fugtindtrængning.

2. Gulvramme

Gulvstrøer (massivt tømmer, I-bjælker eller LVL) monteres på tværs af fundamentet, efterfulgt af undergulvsbeklædning, typisk fjer-og-not krydsfiner eller OSB, limet og sømmet eller skruet til strøerne nedenfor.

3. Vægramme

Vægge er typisk indrammet fladt på undergulvet, derefter løftet (eller "vippet op") på plads og afstivet midlertidigt, indtil tilstødende vægge er forbundet. Hver sektion af trævæg omfatter top- og bundplader, lodrette tappere (almindeligvis fordelt på 16" eller 24" i midten) og topstykker over vindues- og døråbninger, der er dimensioneret til at bære lasten ovenover.

4. Rulle åbninger til vinduer og døre

Ru åbninger for hvert bindingsværksvindue skal dimensioneres lidt større end den faktiske vinduesenhed for at tillade shimming, nivellering og korrekt inddækning. Underdimensionerede eller ukorrekt blinkede åbninger er blandt de mest almindelige kilder til vandindtrængning i færdige trærammeboliger.

5. Tagramme

Tagkonstruktioner er bygget ved hjælp af spær og rygbrædder til traditionel pindeindramning eller prækonstruerede spær for hurtigere installation. Truss-systemer kan typisk installeres på en enkelt dag for et gennemsnitshus, sammenlignet med flere dage for stedbygget spærindramning.

6. Beklædning og vejrbarriere

Ydervægsbeklædning (krydsfiner eller OSB) monteres over de indrammede vægge, efterfulgt af en vejrbestandig barriere (husindpakning eller byggepapir), der beskytter strukturen mod fugt, før udvendig beklædning monteres.

Praktiske tips til at bygge et træhus

Uanset om du arbejder med en entreprenør eller overvåger projektet direkte, hjælper disse praktiske tips med at undgå de mest almindelige problemer i trærammeprojekter til boliger.

Bestil tømmer lidt foran, ikke langt foran

Indramningstømmer, der efterlades udsat for vejret i længere perioder før installation, kan absorbere fugt, hvilket fører til vridning, vridning eller vækst af skimmelsvamp. Planlæg leveringer til at ankomme 3-5 dage før hver indramningsfase i stedet for at lagre materialer uger i forvejen.

Kontroller fugtindholdet før installation

Indramningstømmer skal have et fugtindhold på 19 % eller lavere på installationstidspunktet i de fleste kode-refererede standarder, da tømmer, der er installeret for vådt, vil krympe, når det tørrer, hvilket potentielt kan forårsage sømspring, revner i gipsvæggen og huller i færdigarbejdet.

Brug korrekte fastgørelsesanordninger og konnektorer

Konstrueret hardware - orkanbindere, holde-downs, bjælkeophæng - bør altid matche producentens specificerede fastgørelsestype og størrelse. Udskiftning af forkerte sømlængder eller brug af skruer i stedet for specificerede søm kan reducere den nominelle belastningskapacitet af en forbindelse betydeligt.

Inspicer før lukning af vægge

Planlæg en rammeinspektion - både den nødvendige kodeinspektion og en uafhængig gennemgang, hvis det er muligt - før isolering og gipsvæg dækker strukturen. Problemer som manglende brandblokering, utilstrækkelig afstivning eller ukorrekt størrelse skæreborde er langt billigere at løse før vægge lukkes end efter.

Beskyt indramning mod vejret under byggeriet

Tarping af eksponerede rammer under længere vejrforsinkelser forhindrer vandabsorption, der kan kompromittere strukturelt tømmer og forsinke efterfølgende handler, mens de venter på tørre forhold.

Træramme vs andre konstruktionsmetoder

At forstå, hvordan trærammekonstruktioner sammenlignes med stål og beton, hjælper med at afklare, hvornår hver metode giver mest mening.

Træs lavere varmeledningsevne sammenlignet med stål betyder, at trærammekonstruktionen naturligt reducerer termisk brodannelse ved studs, hvilket er en af grundene til, at trærammeboliger ofte opnår stærk energiydelse med forholdsvis enkle isoleringsstrategier.

Almindelige fejl i ramme- og byggeprojekter

Mange struktur- og fugtproblemer i trærammebygninger kan spores tilbage til en håndfuld tilbagevendende fejl i indramningsfasen.

1. Underdimensionerede overskrifter over vindues- og døråbninger, hvilket med tiden fører til, at de falder eller revner
2. Manglende eller forkert installeret brandblokering i væg- og gulvhulrum
3. Utilstrækkelige blinkende detaljer omkring bindingsværksvindue og døråbninger
4. Installation af rammetømmer med fugtindhold over anbefalede niveauer
5. Spring over påkrævede hold-downs eller orkanbindinger i højvind eller seismiske zoner
6. Undladelse af at koordinere mekaniske, elektriske og VVS-indhugningssteder, før indramningen er færdig, hvilket fører til, at strukturelle elementer bliver skåret eller udskåret ud over de tilladte grænser

Endelig takeaway

Succesfuld trærammekonstruktion afhænger af tre indbyrdes forbundne faktorer: udvælgelse af den rigtige indramningstømmerkvalitet og -art til applikationen, nøje overholdelse af gældende byggeregler for højde, brand og strukturelle krav og udførelse af hver konstruktionsfase - fra karmplade til tagramme - med opmærksomhed på fugtkontrol og korrekt fastgørelse. For langt de fleste bolig- og lave kommercielle projekter leverer korrekt konstrueret trærammekonstruktion en hurtigere, mere overkommelig og kode-kompatibel struktur end stål- eller betonalternativer , mens nye krydslaminerede træbygninger udvider disse fordele til højere, mere ambitiøse massetræprojekter. Uanset om du planlægger et enfamiliehus med træramme eller en udvikling i flere enheder, er det at få disse grundlæggende elementer helt fra bunden af, hvad der adskiller en holdbar, kodekompatibel bygning fra en, der er plaget af dyre reparationer.
